Re: colle + Balsa = bonheur

Message par jelabed le Lun 17 Oct - 22:08

elle a volé dimanche mais il y avait beaucoup de vent . apparemment la propulsion serait trop légère .

 les membres qui on l' vu n était pas tous d accord sur le terme " volé " mais je change la propulsion dés que j ai du temps libre

je te tiendrais au courant et je ferrais une vidéo , promis .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Dim 20 Nov - 18:41

après la Jela3 , voici la Jela4 .

il est bon de "maîtriser" un vol simple avant de s embarquer sur des vols électroniques.


un triangle rectangle isocèle , un moteur , une hélice  , deux servomoteurs , un récepteur  , deux winglettes , un li po 2S et du scotch sans glace .
les winglettes et le mat moteur sont fixé par des petits aimants au neodium .


le temps de chopper le bon centrage et hop , en vol

la bête est intéressante ; sur le roulis il faut bien insister  pour obtenir quelque chose . sur la profondeur ça cabre d un coup : elle prend la position du cobra , perd sa vitesse et décroche dans la seconde qui suit .

la solution consiste a pousser a fond le manche pour récupérer quelque chose qui vol .

avec un centrage plus avant le phénomène se calme mais le gymnase devient trop petit pour faire des huits

une machine superbe pour un pilotage délicieusement vicelard .

une jela4.v2 est en cours de conception


avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Lun 21 Nov - 19:52

voici le nouveau mat-moteur de la Jela4.

plus haut afin de conserver le bout des pales .

plus de couple et plus de surface soufflante devrait m apporter une meilleur reprise pour combattre les pertes de vitesses


avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Dim 4 Déc - 9:53

aller , l aventure continue

le moteur est au centre , il souffle sur la partie centrale des élevons .
 la dérive sera unique , entre les deux élevons elle comprendra peu être une gouverne de lacet .


vue de dessus :




vue de dessous



la chaise moteur , c est un petit morceau de balza imbibé d une colle cyano très liquide il est percer a 3 endroits
deux trous de diamètre 2 sont traversé par les vis du moteur  (M2 par 10 ) et un autre perçage vertical joint les deux plaques époxy .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Temporaire

Message par jelabed le Dim 4 Déc - 10:11

après une série de tests :

avec une 2S 1000 ça donne 120 gr de poussée ( mesuré au pèse lettres )
moteur ZMR 2500 kv hélice 5 par 4.5 )

le bec d alimentation des servomoteurs est celui du contrôleur .
il est linéaire et il chauffe .
en cas de passage en 3 S il faudra ajouter un u bec a découpage .
avec le delta suspendu par le nez et le moteur a fond le couple de reversement du moteur se fait ressentir un mouvement de roulis inverse annule celui ci .


80 cm de saumon a saumon , l angle du nez est a 90° un parfait triangle rectangle isocèle
les élevons sont très largement dimensionnés : ils incluent les saumons . en cas de touchette ça va être fragile , très fragile .
le choix du moteur central est motivé pour regroupé les masses au centre .
de cette façon l inertie sur les trois degrés de liberté en rotation est la plus faible possible .
grâce a cette faible inertie la réaction au ordres est presque instantanée . pour un asservissement électronique ça permet de diminuer la dérivé .

ça a un peu "foiré" car le moteur est trop a l arrière , les servos aussi .
pour la prochaine version les tringles doivent être beaucoup plus longue , le couple moteur/hélice plus a l avant .

la "déco" panthère était censée rigidifier l ensemble . ça ne rigidifie pas beaucoup mais ça alourdie énormément .


voila , il ne reste plus qu a lancer . . . .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mer 7 Déc - 21:06




et voila .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par SkyRaccoon le Mer 7 Déc - 22:05

Sympa cette petite déco léopard.
avatar
SkyRaccoon
Admin

Messages : 86
Date d'inscription : 27/11/2015
Age : 50
Localisation : Boulogne-Billancourt

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Jeu 8 Déc - 8:06

Merci , elle est responsable d un cinquième du pois de l ensemble .

je prépare une autre en zèbre , si tout va bien elle sera en 3 S .

pour les vols en patrouille il faudrait aussi un tigre et une girafe .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Jeu 22 Déc - 8:08

l'ailopard a fait ses premier vol , plutôt positif .

elle a déjà subit quelques évolutions



afin de rendre l orientation plus facile . . .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Jeu 22 Déc - 8:57

. . . . et comme je ne suis pas le seul qui bricole . . . . .


voici une Hexafly .

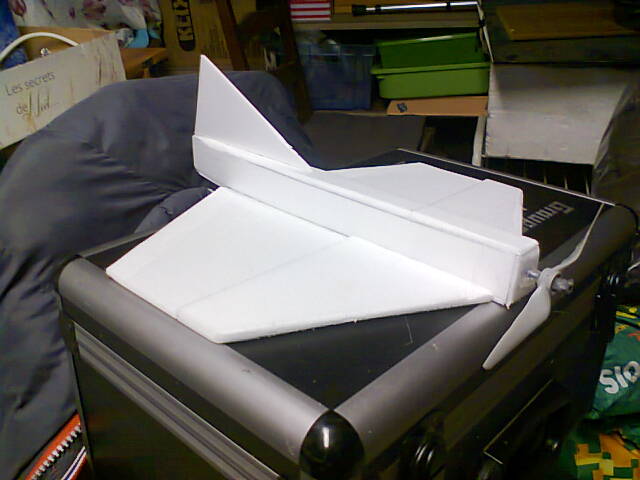

et un autre bidule






vivement le printemps .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par petitgris le Jeu 22 Déc - 11:11

Salut,
Pour l'hexafly, j'en ai fabriqué un mais en epp. Je ne sais pas si le tien est en dépron comme indiqué sur le plan. Pour le mien j'ai été forcé d'ajouter pas mal de carbone car sous les efforts des commandes, les ailes et les commandes se déformaient énormément. En plus, le mien a une dérive qui engendre une réaction assez violente à piquer. Donc il a pas mal souffert. Le moteur est aussi un peu trop puissant. Bon, comme tu le dis, vivement le printemps !
avatar
petitgris

Messages : 81
Date d'inscription : 18/12/2015
Age : 70
Localisation : aulnay-sous-bois

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Lun 27 Mar - 22:16

bientôt  la saison . ma planche volera .


en attendant

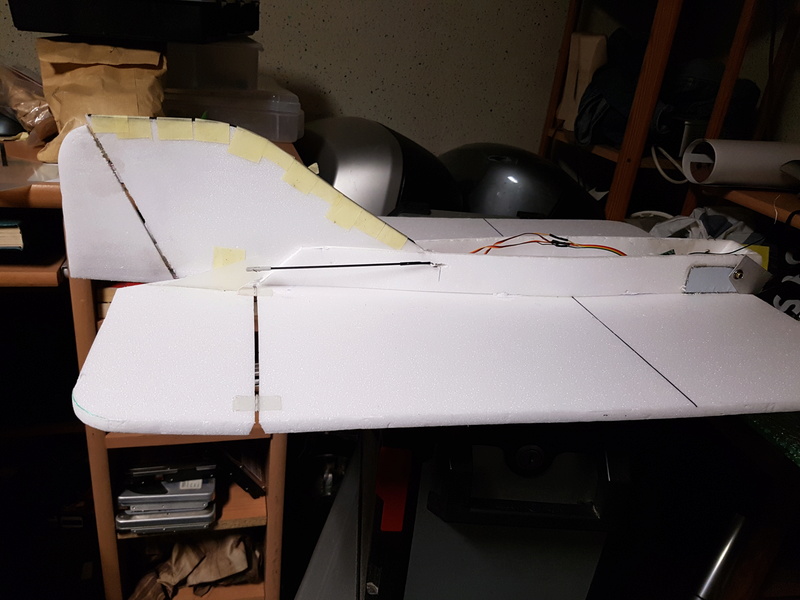

j ai quelques photos qui moisissent dans mon téléphone portatif alors je partage .

















et voila
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mar 28 Mar - 15:59

quand il n y en a plus . . . . . .

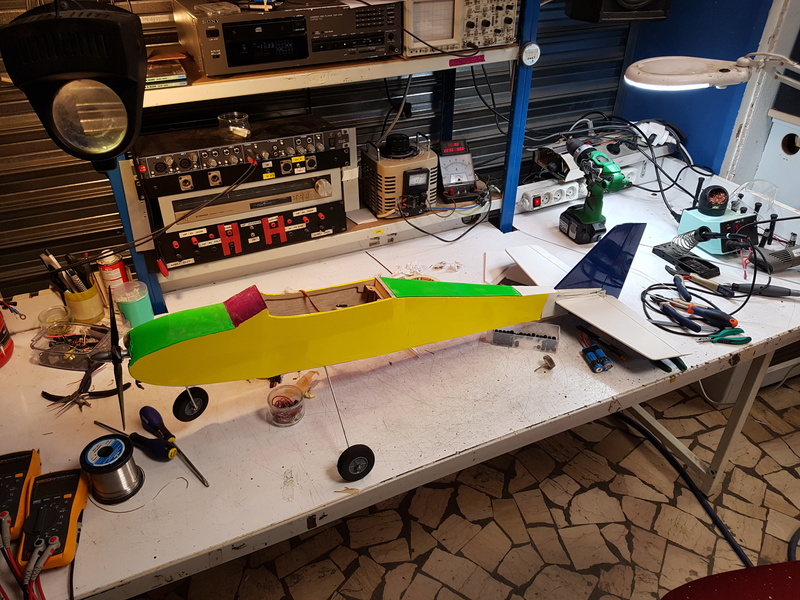

ce beau week end m a donner envie de faire voler autre chose qu un triangle en peau de léopard Very Happy Very Happy Very Happy Very Happy Very Happy







certaines modifs on été revues . dimanche je l apporte au terrain pour le contrôle technique
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mer 29 Mar - 22:08

le Calmato sera bientôt en vol Very Happy


avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mer 12 Avr - 19:55

il a bien volé . . . environ 1 vol et demis .

c est l'occasion de découvrir le tenon mortaise .












........................le colleur de balsa ne fait pas que coller .

il ponce aussi Shocked



avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Lun 17 Avr - 12:33

petit a petit , l oiseau se reconstruit




avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Lun 17 Avr - 12:35

le bâtit moteur





il est tout beau tout neuf . il sera ajouré afin de récupérer du pois et de la souplesse .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Lun 17 Avr - 12:40

il est de la bonne taille , c est déjà un bon point .






par contre , le couple , le piqueur . . . . tout a zéro . si ça foire je poserais des rondelles . . .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par petitgris le Lun 17 Avr - 17:26

Bonjour,
Tu vois, il se reconstruit bien ce petit avion. Il va même être plus beau qu'à l'origine. Pour ton couple moteur, j'aurais bien mis 2° en piqué et 2° en anti-couple car le moteur tire quand même bien. Les rondelles c'est bof bof.
Mais bon ça dépanne quand même.
Cet après-midi j'ai fait une tentative daller au terrain pour faire voler le panda qu'on m'a donné et que j'ai transformé. Mais sur le chemin, très grosses rafales de vent et pluie par dessus le marché. Retour à la case départ.
On verra ça ultérieurement, certainement après la tonte de samedi après-midi
Petitgris
avatar
petitgris

Messages : 81
Date d'inscription : 18/12/2015
Age : 70
Localisation : aulnay-sous-bois

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mar 18 Avr - 7:48

yo ! ( je ne suis pas seul )


alors le panda , c est le multiplex ? celui qui est parfumé au moteur qui pue .

tu peu poster des photos ?

dimanche j étais chez un pote a ris orangis , on a fait volé l Ailopard , il y avait un vent guidé par le couloir de seine .
avec les arbres ça faisait du dynamique .
Conclusion de la séance de vol : la finesse est médiocre , pour 10 mètres parcouru 5 mètres de perdu .
ça reste agréable a piloter mais pas sans le moteur .

le vrai profile m appelle a lui , ça va sentir la colle .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mar 18 Avr - 22:04



si peu de temps .. . . .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Mer 19 Avr - 21:06

encore quelques jours de convalescence .




avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Sam 17 Juin - 10:06

le calmato a repris sa place sur l étagère . dans quelques années il reprendra les airs .


en attendant j ai ressorti un bidule rigolo : le Houla-houla .



équipe FPV , il a environ 1h30 de vol a vu et 30 secondes de vol immersif .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Dim 18 Juin - 9:58

et voici une vidéo de vol a vue .

https://vimeo.com/222032956

il faut cliquer sur le lien sinon il ne se passe rien .

il faut encore de l entraînement au niveau pilotage mais c est sur la bonne voie .
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par jelabed le Dim 18 Juin - 12:21

et une vidéo du vol a vue


https://vimeo.com/222065973
avatar
jelabed

Messages : 216
Date d'inscription : 04/12/2015
Age : 40
Localisation : Louvres

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: colle + Balsa = bonheur

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
